高压西玛电机启动柜1西安西玛0KV厂家,0KV

时间:2020-03-01 19:01

  高压电机启动柜,别名:高压电机起动柜,高压启动柜,高压起动柜。也叫:空调高压启动柜(高压空调10KV启动柜,高压空调6KV启动柜)

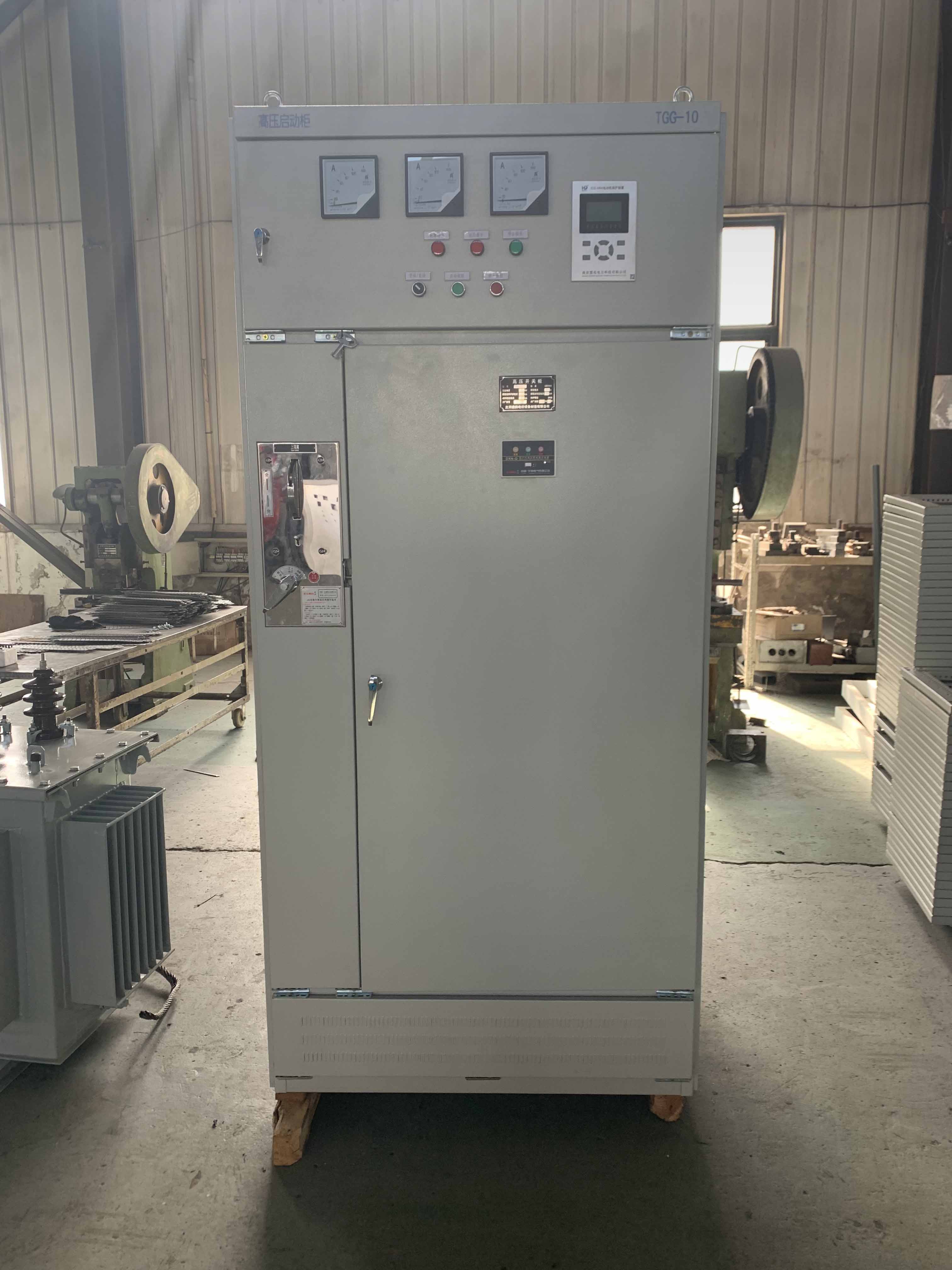

高压启动柜10KV正面照

高压启动柜10KV正面照

  1、主要用途及适用范围

  SGK系列高压电机综合起动柜,适用于交流50Hz(60Hz)、电压3kV-10 kV电力网络中,对于不可逆、不调速及不要求制动的高压绕线电动机进行起动、停止及运行控制。

  本装置采用了高科技产品电机综合保护仪,有效地保证了高压电机的可靠运行。SGK系列高压电机综合起动柜,广泛地应用于拖动大型水泵、风机、球磨机、轧钢机、压缩机、破碎机、皮带运输机等高压绕线电动机。

  本系列产品,频敏变阻器和液阻软起等起动方式。

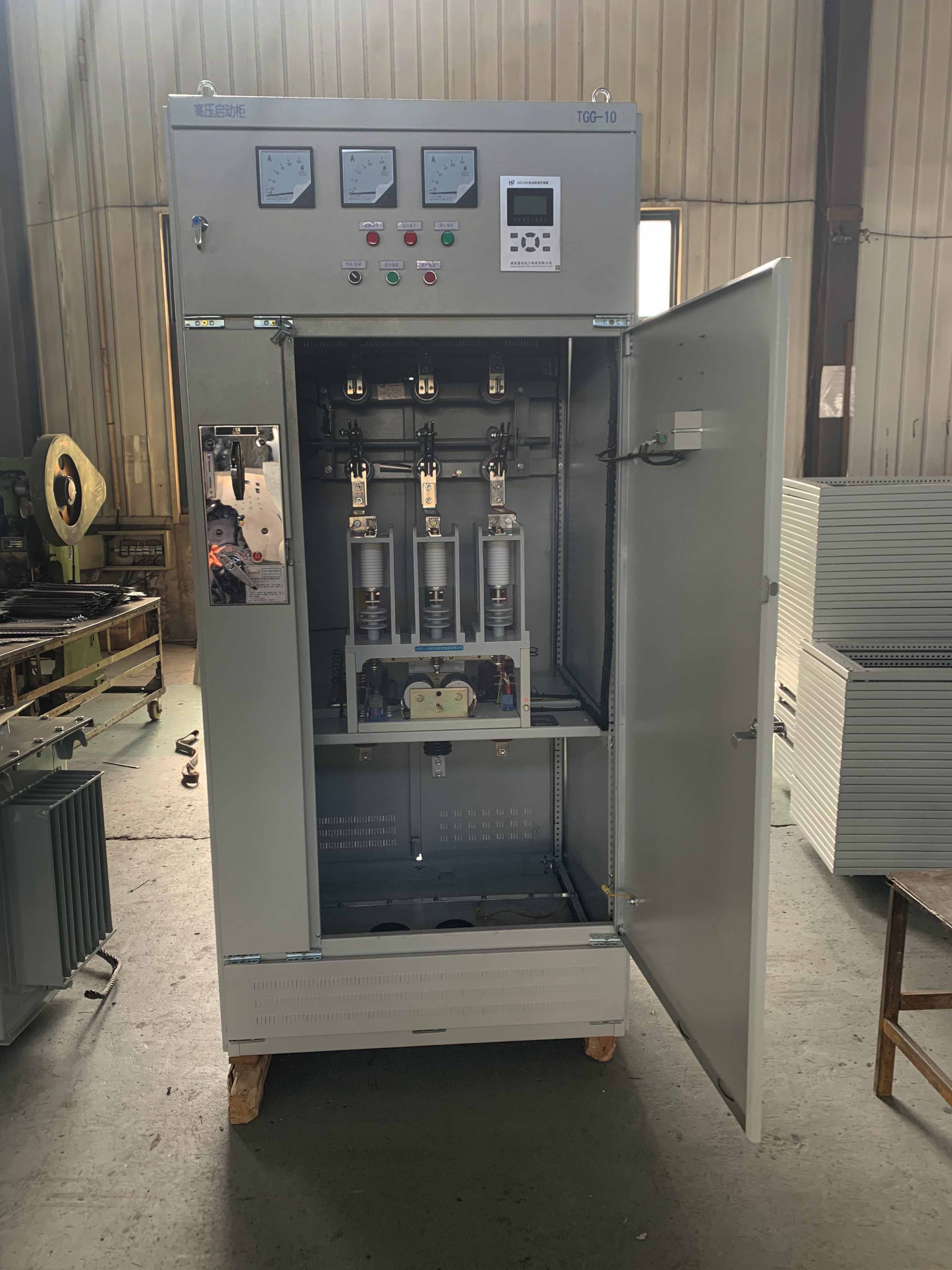

高压启动柜10KV内部照

高压启动柜10KV内部照

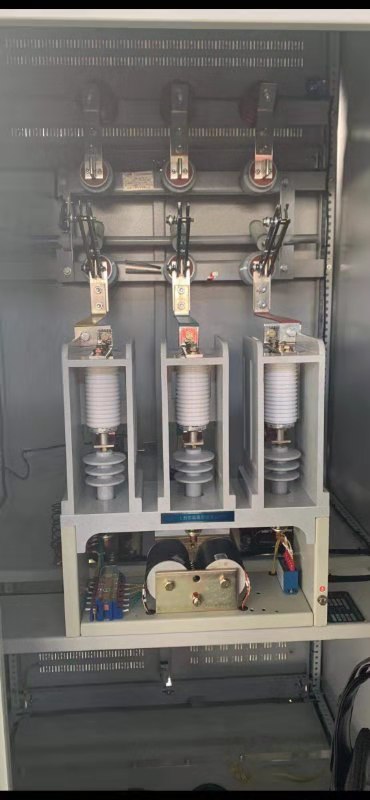

高压启动柜10KV内部细节图

高压启动柜10KV内部细节图

  2、功能说明

  SGK型高压电机综合起动柜,分为频敏变阻器或液阻软起等几种柜型。真空开关采用真空断路器或真空接触器。

  2.1 本起动柜一次回路采用了高压真空开关。因此起动柜可用于较为频繁操作的场所,柜内配有避雷器,可对过电压进行抑制和保护。

  柜内设计有供电保护,当高、低压供电系统失压时,起动柜均可以保护分闸。

  2.2 电机综合保护仪采用新型高性能单片机,功能强大,抗干扰性能好,运算速度快。用户可根据需要灵活设定各种参数和功能,为三相交流电机提供了一套完整的智能化保护措施。

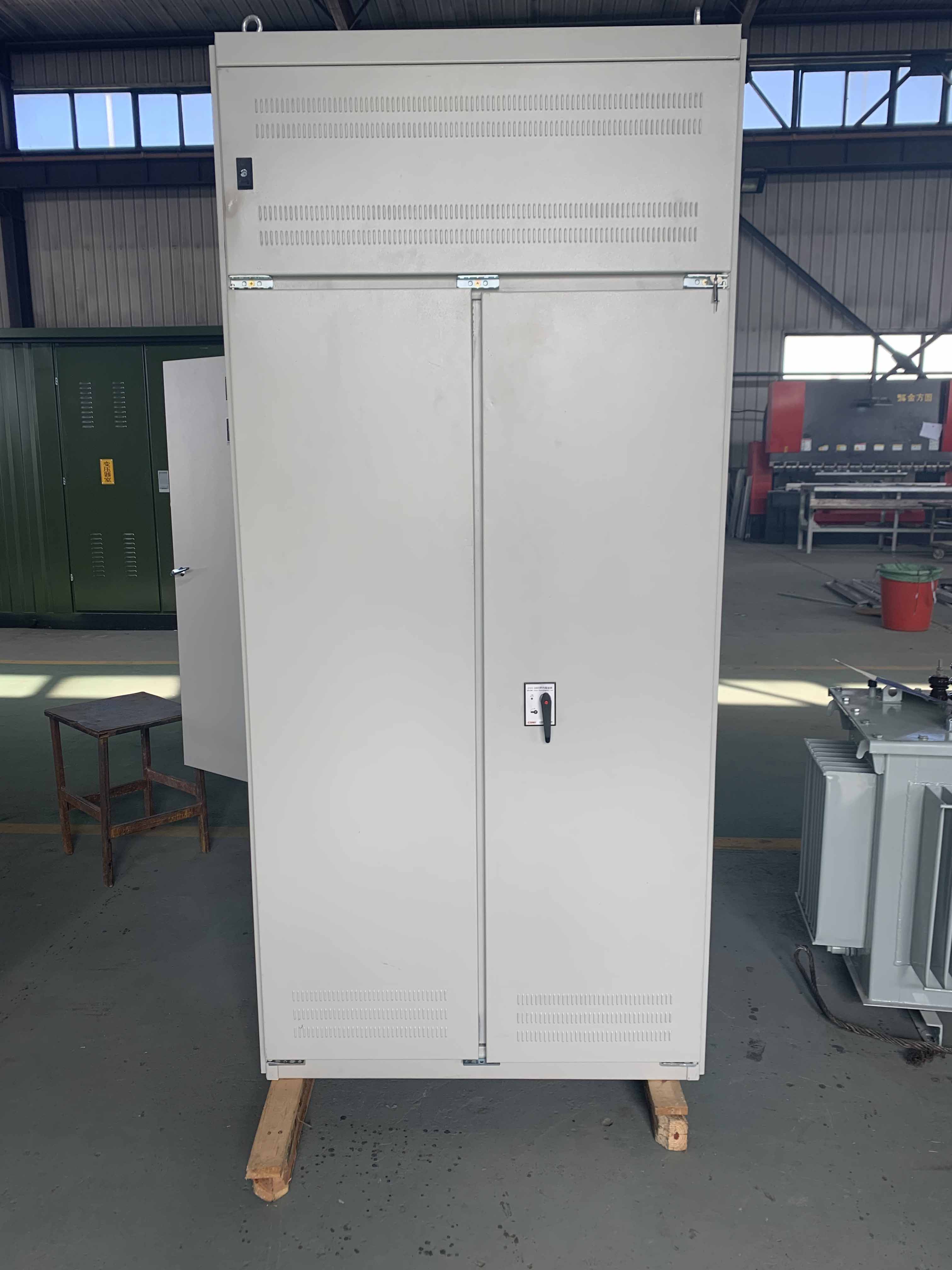

高压启动柜10KV背面图

高压启动柜10KV背面图

  2.3 该装置能对电机运行过程中出现的启动超时、过流、过载、堵转、缺相、不平衡、过压、欠压、失压等多种情况进行保护,从而保证了电机的安全运行。

  保护仪在出厂时,已经根据电机性能和负载特性,设置并且输入数据。用户也可根据说明书,结合现场实际情况进行调整,监视或操作。保护仪的使用方法,请参考保护仪说明书进行操作。

  对于真空接触器型起动柜,应将保护仪的过流保护功能封锁。

  2.4起动柜对外设有工艺联锁端子(启动、停止、分闸等),用户可根据实际情况需要,决定是否使用。

  2.5起动柜设有两地操作选择开关,作为远程或本柜两种操作方式,供用户选择。如果用户使用远程操作方式,可连接对外预留端子中的外控合闸、外控分闸端子,在随机文件中有详细的端子配线图,可非常方便的与远程操作控制台进行联接。

  2.6 对于降压起动柜,电机起动时间间可根据所带负载,现场整定在0~99秒范围内,出厂整定在10秒。

  2.7 操作面板上装有三相电流表、电压表和指示灯,用户可以随时观察电动机的运行状况,并且有些已引至接线端子,供中控或现场操作方式选用。

  2.8 当电网或电机出现异常时,起动柜分闸并发出声光报警信号,直至故障消除并按动故障复位按钮为止。

  2.9 当软起柜或外部其他设备故障时,向高压柜发出故障指令,高压柜报警并且真空开关分闸,以保证电机的安全。
