如何区分三相异步电西玛动机的出线端的头尾？

时间：2019-08-12 12:03

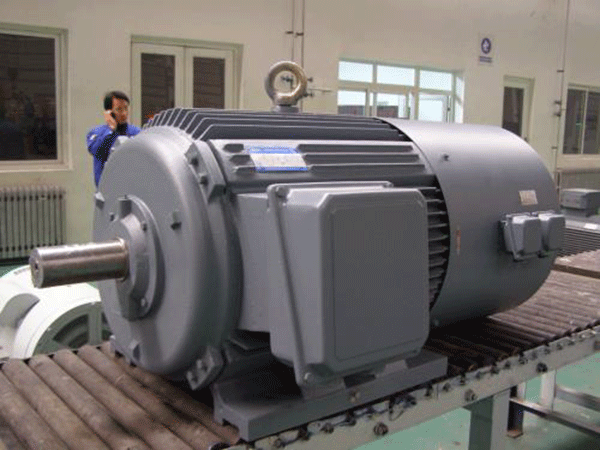

      一个电池，一个万用表就可以判断三相异步电动机出线的头尾。
      用万用表把三个绕组找出来，万用表调到直流毫安档，接任意一个绕组，用一节电池碰触（注意：是不停地碰触）另一组绕组，如果表针向大数字方向（顺时针方向）转动，说明万用表红表笔所接线头与电池正极所接线头为同一极性，如果表针向小数字方向（逆时针方向）转动，说明万用表所接线头与电池负极所接线头为同一极性，将这两组绕组的同极性端做好记号，然后用相同方法找出另一绕组的同极性端，把三个同极性端作为头（尾），那么，另三个同极性端就是尾（头）。
      那么具体如何操作呢？

1.测量三相异步电动机绝缘电阻

      测量三相异步电动机   各相绕组之间以及各相绕组对机壳之间的绝缘电阻，可判别绕组是否严重受潮或有缺陷。测量方法通常用手摇式兆欧表，额定电压低于500伏的电动机用500伏的兆欧表测量，额定电压在500～3000伏的电动机用1000伏的兆欧表测量，额定电压大于3000伏的电动机用2500伏的兆欧表测量。

      ①选用合适的量程的兆欧表。

      ②测量前要先检查兆欧表是否完好。即在兆欧表未接上被测物之前，摇动手柄使发电机达到额定转速（120转/分），观察指针是否指在标尺的∞位置。将接线柱线（L）和地（E）短接，缓慢摇动手柄，观察指针是否指在标尺的0位。如果指针不能指到该指的位置，表明兆欧表有故障，应检修后再用。

      ③测量三相异步电动机的绝缘电阻。当测量三相异步电动机各相绕组之间的绝缘电阻时，将兆欧表L和E分别接两绕组的接线端；当测量各相绕组对地的绝缘电阻，将L接到绕组上，E接机壳。接好线后开始摇动兆欧表手柄 ，摇动手柄的转速须保持基本恒定（约120转/分），摇动一分钟后，待指针稳定下来再读数。将测得的数据填入表1。

表1绝缘电阻测量记录表
      相间绝缘 绝缘电阻 各相对地绝缘 绝缘电阻
      U相与V相 U相对地
      V相与W相 V相对地
      W相与U相 W相对地

2.判别三相异步电动机定子绕组的首尾端

用万用表检查方法之一

      ①判断各相绕组的两个出线端。

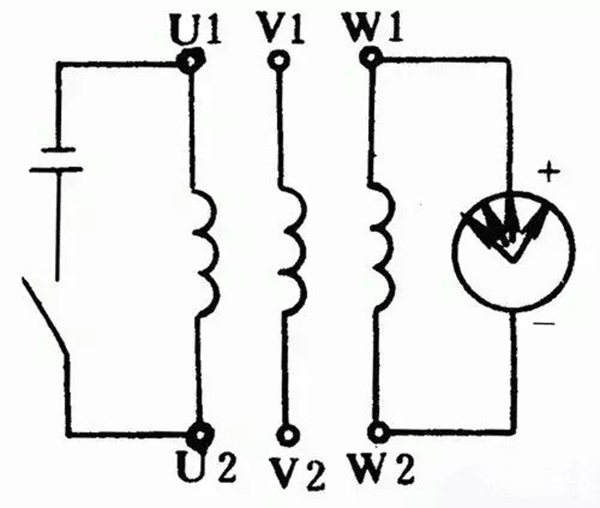

      用万用表电阻档分清三相绕组各相的两个线头，并进行假设编号。按图1-1的方法接线。

      ②判断首尾端。注视万用表（微安档）指针摆动的方向，合上开关瞬间，若指针摆向大于0的一边，则接电池正极的线头与万用表负极所接的线头同为首端或尾端。如指针反向摆动，则接电池正极的线头与万用表正极所接的线头同为首端或尾端。

      ③再将电池和开关接另一相两个线头，进行测试，就可正确判别各相的首尾端。

图1万用表检查方法之一

用万用表检查方法之二

      ①判断各相绕组的两个出线端。

      用万用表电阻档分清三相绕组各相的两个线头。

      ②给各相绕组假设编号为U1、U2、V1、V2和W1、W2。

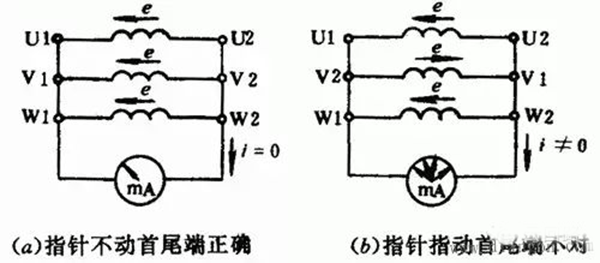

      ③按图1-2接线，判断首尾端。用手转动电动机转子，如万用表（微安档）指针不动，则证明假设的编号是正确的，若指针有偏转，说明其中有一相首尾端假设编号不对，应逐相对调重测，直至正确为止。

#p#分页标题#e#

图2 万用表检查方法之二

低压交流电源法

      ①判断各相绕组的两个出线端。

      用万用表电阻档分清三相绕组各相的两个线头，并进行假设编号。

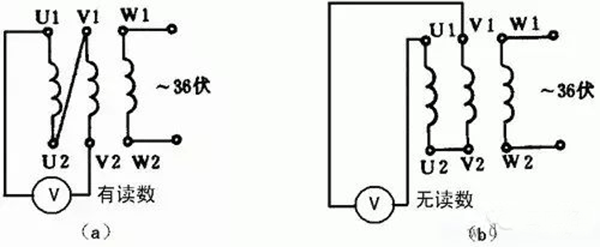

      ②按图1-3接线。把其中任意两相绕组串联后再与电压表或万用表的交流电压档连接，第三相绕组与36V低压交流电源接通。

      ③判断首尾端。通电后，若电压表无读数，说明连在一起的两个线头同为首端或尾端。电压表有读数，连在一起的两个线头中一个是首端，另一个是尾端，任定一端为已知首端，同法可定第三相的首尾端。

图3 低压交流电源法

3.接线

      按三相异步电动机铭牌规定接线，并加接接地保护线。

4.注意事项

      1.测量三相异步电动机绝缘电阻时，绝对不允许设备带电时用兆欧表测绝缘电阻；测量完毕，应对设备进行放电，否则容易引起触电事故。

      2.兆欧表未停止转动之前，禁止用手触及设备的测量部分或兆欧表接线柱。拆线时，也不可触及引线的裸漏部分。
