高压电机和低压电电机修理机的优劣对比分析

时间:2020-01-23 13:17

高压电机和低压电机都有各自的优点以及缺点,那它们各自的优势和劣势体现在哪些方面呢?

高压电机:

高压电机的电压在1000V以上。常用的是6300V和10000V。电机功率与电压和电流的乘积成正比,因此低压电机功率增大到一定程度(如300KW/380V)电流受到导线的允许承受能力的限制就难以做大,或成本过高。需要通过提高电压实现大功率输出。

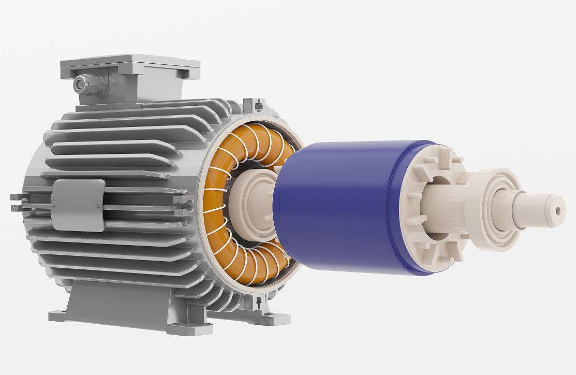

高压电机和低压电机的优劣对比分析

优点是:功率大,承受冲击能力强;电流小。

缺点是:绕组的成本相对较高,相关的绝缘材料成本也会随之变高;对使用环境的要求远远比低压电动机对环境的要求要高;绝缘处理工艺较难,工时费用较多,电机制造周期较长;惯性大,启动和制动都困难。

控制装置根据实际而定方式:电机容量大大小于电源容量且1000KW以下的可直接启动,这时的冲击电流是额定值的3-6倍。为了防止冲击电流过大,对于大电机必须考虑减少启动电流的启动方式:有串电抗启动,变频启动,液力偶合器启动等多种方式。有复杂有简单,价钱差异很大。由于电压高,电流冲击大,电机制造必须满足过电压的要求,绝缘水平必须足够高。

液力耦合器

在电机轴和负载轴之间加入叶轮,调节叶轮之间液体(一般为油)的压力,达到调节负载转速的目的。这种调速方法实质上是转差功率消耗型的做法,其主要缺点是随着转速下降效率越来越低、需要断开电机与负载进行安装、维护工作量大,过一段时间就需要对轴封、轴承等部件进行更换,现场一般较脏,显得设备档次低,属淘汰技术。早期对调速技术比较感兴趣的厂家,或者是因为当初没有高压调速技术可以选择,或者是考虑到成本的因素,对液力耦合器有一些应用。如自来水公司的水泵、电厂的锅炉给水泵和引风机、炼钢厂的除尘风机等。现在,一些老的设备在改造中已经逐渐被高压变频替换掉。

高低高型变频器

变频器为低压变频器,采用输入降压变压器和输出升压变压器实现与高压电网和电机的接口,这是当时高压变频技术未成熟时的一种过渡技术。由于低压变频器电压低,电流却不可能无限制的上升,限制了这种变频器的容量。由于输出变压器的存在,使系统的效率降低,占地面积增大;另外,输出变压器在低频时磁耦合能力减弱,使变频器在启动时带载能力减弱。对电网的谐波大,如果采用12脉冲整流可以减少谐波,但是满足不了对谐波的严格要求;输出变压器在升压的同时,对变频器产生dv/dt也同等放大,必须加装滤波器才能适用于普通电机,否则会产生电晕放电、绝缘损坏的情况。如果采用特殊的变频电机可以避免这种情况,但是就不如采用高低型的变频器了。

高低型变频器

变频器为低压变频器,输入侧采用变压器将高压变为低压,将高压电机换掉,采用特殊的低压电机,电机的电压水平多种多样,没有统一标准。 这种做法由于采用低压变频器,容量也比较小,对电网侧的谐波较大,可以采用12脉冲整流减少谐波,但是满足不了对谐波的严格要求。在变频器出现故障时,电机不能投入到工频电网运行,在有些不能停机的场合应用会有问题。另外,电机和电缆都要更换,工程量比较大。 串级调速变频器 将异步电机部分转子能量回馈至电网,从而改变转子滑差实现调速,这种调速方式采用可控硅技术,需要使用绕线式异步电动机,而现在工业现场几乎都采用鼠笼式异步电动机,更换电机非常麻烦。这种调速方式的调速范围一般在70%-95%左右,调速范围窄。可控硅技术容易造成对电网的谐波污染;随着转速的降低,电网侧功率因数也变低,需要采取措施补偿。其优点是变频部分容量较小,比其他高压交流变频调速技术成本稍低。 这种调速方式有一种变化形式,即内反馈调速系统,省却了逆变部分的变压器,将反馈绕组直接做在定子绕组里,这种做法要更换电机,其他方面的性能与串级调速接近。 串级调速电机受转子滑环的影响,不能做到很大功率,滑环维护工作量也大,属于七八十年代的落后技术,工业应用已经越来越少。

电流源型直接高压变频器

这种变频器,输入侧采用可控硅进行整流,采用电感储能,逆变侧用SGCT作为开关元件,为传统的两电平结构。由于器件的耐压水平有限,必须采用多个器件串联。器件串联是一种非常复杂的工程应用技术,理论上说可靠性很低,但有的公司可以做到产品化的地步。由于输出侧只有两个电平,电机承受的dv/dt较大,必须采用输出滤波器。电网侧的多脉冲整流器为可选件,用户需要针对自己的工厂情况提出要求。这种变频器的主要优点是不需要外加电路就可以将负载的惯性能量回馈到电网。 电流源型变频器的主要缺点是电网侧功率因数低,谐波大,而且随着工况的变化而变,不好补偿。

电压源型三电平变频器

#p#分页标题#e#

这种变频器采用二极管整流,电容储能,IGBT或IGCT逆变。三电平的逆变形式,采用二极管钳位的方式,解决了两个器件串联的难题,技术上比两个器件简单直接串联容易,同时,增加了一个输出电平,使输出波形比两电平好。 这种变频器的主要问题是:由于采用高压器件,输出侧的dv/dt仍旧比较严重,需要采用输出滤波器。由于受到器件耐压水平的限制,最高电压只能做到4160V,要适应6KV和10KV电网的需要,更换电机是一种做法,但是造成故障时向电网旁路较麻烦。对于6KV电机有一种变通做法,就是将电机由星型接法改为角型接法,这样电机的电压就变为3KV;这种做法使电机的环流损耗上升,国内已经有烧毁电机的事例,有可能与此有关。还有的公司用这种变频器实现高低高方式,使容量比原来采用低压变频器实现高低高方式时大,但是高低高方式所存在的问题依然存在。

低压电机:

结构简单,运行可靠,频率高,制造使用和维护都较方便,并具有较好的工作特性。低压电机分交流异步电动机和直流电动机2种。

交流异步电动机分三相和单相:三相异步电动机主要在设备负载较大的电力拖动上。

直流电动机主要用于窑胴体直流传动。

绕线式:定子、转子、铁芯、端差、接线盒、集电环、风扇或串串频敏器。

工作原理:当交流异步电动机三相对称的定子绕组通入对称的三相交流电机时,或产生一个以同步转数n,在它同转数的转数磁场,电机刚接通电源时,电机尚未开始转动时,静止的转子在转矩作用下使沿着磁场旋转的方向转动起来,转子总是紧跟旋转磁场n2<n,的转速而转动,所以这种交流电动机称为异步电动机,只称感应电动机。

三相异步电动机主要的种类、用途及特点:

种类:鼠笼式异步电动机:用途及特点大部分设备都使用此种电动机,易于维护;

绕线式异步电动机:用途及特点,行车、堆取料机行走,篦冷机熟料破碎等,起动转矩大;

变频高速异步电动机:用途及特点,堆、取料机行走、皮带机、皮带称、选粉机等高速,设定在一定的转速,并且节能;

力矩异步电动机:侧式取料机电缆圈盘拖动,特点具有恒转矩负载特性;

电磁制动异步电动机:主要用于圆形堆场内堆、取料机的回转拖动。
